6.4 【設問】請求～入金、請求～支払
例題20 入金を管理するエンティティの検討
次に、請求から入金に関するエンティティを検討します。
顧客は、受け取った請求書に基づき、支払処理を行います。
顧客が支払うときに取得する情報として、請求書番号を管理する必要があります。
また、売掛金に関する情報も、入金処理によって残高が更新されます。

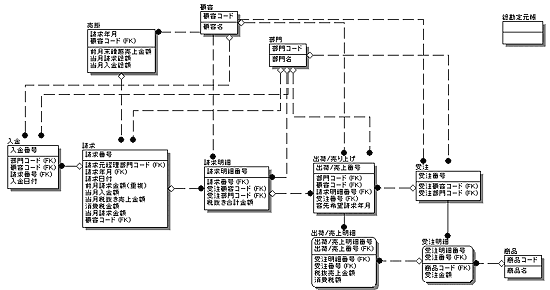

これまでのER図から請求～入金に関係するER図を示します。
| 請求 | |||
| * | 請求番号 | ||
| 請求日付 | |||
| 請求先顧客コード | （FK1） | ||
| 前月請求金額 | |||
| 当月入金額 | |||
| 当月税抜売上額 | |||
| 消費税金額 | （導出） | ||
| 当月請求金額 | （導出） | ||
| 請求元経理部門コード | （FK2） | ||
| 無効化フラグ | |||
| 無効化元請求番号 | （FK3） | ||
| 無効化理由 | |||
| 請求明細 | |||
| * | 請求番号 | （FK1） | |
| * | 請求明細番号 | （FK2） | |
| 税抜合計金額 | （導出） | ||
| 受注顧客コード | （FK3） | ||
| 受注営業所部門コード | （FK4） | ||
| 希望請求締月 | |||
| 請求完了フラグ | |||
入金時に管理すべき情報には、次のようなものがあげられます。
入全日、入金確認部門情報、入金確認社員情報、入金顧客情報、入金方法、入金金額、入金元請求書番号
入金時、請求した金額が正確に入金されていれば問題はないのですが、入金額が不足している場合、または自社側の勘違いで二重請求に顧客が気づかず、余分に振り込まれてしまった、という場合があります。
問題
上記のような、入金の過不足にも対応できるようなモデルを作成してください。

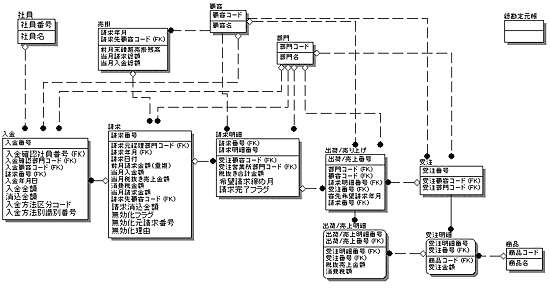

解答
| 入金 | |||
| * | 入金番号 | ||
| 入金年月日 | |||
| 入金確認部門コード | （FK1） | ||
| 入金確認社員コード | （FK2） | ||
| 入金方法区分コード | （FK3） | 1. | |
| 入金方法別識別番号 | （FK3） | 1. | |
| 入会金額 | |||
| 請求書番号 | （FK4） | ||
| 消込金額 | |||
| 請求 | |||
| * | 請求番号 | ||
| 請求日付 | |||
| 請求先顧客コード | （FK1） | ||
| 前月請求金額 | |||
| 当月入金額 | |||
| 当月税抜売上額 | |||
| 消費税金額 | （導出） | ||
| 当月請求全額 | （導出） | ||
| 請求消込金額 | （導出） | 2. | |
| 請求元経理部門コード | （FK2） | ||
| 無効化フラグ | |||
| 無効化元請求番号 | （FK3） | ||
| 無効化理由 | |||
| 請求明細 | |||
| * | 請求番号 | （FK1） | |
| * | 請求明細番号 | （FK2） | |
| 税抜合計金額 | （導出） | ||
| 受注顧客コード | （FK3） | ||
| 受注営業所部門コード | （FK4） | ||
| 希望請求締め月 | |||
| 請求完了フラグ | |||
| 売掛 | |||
| * | 請求先顧客コード | （FK1） | |
| * | 請求年月 | ||
| 前月末繰越売掛残高 | （導出） | 3. | |
| 当月請求総額 | （重複） | ||
| 当月入金総額 | （重複） | ||
解説
（注：番号は解答中の番号と対応します。番号が記載されていない解説は、全体に当てはまります）
入金確認後、入金エンティティに、入金情報を入力します
- 入金方法区分ごとに、入金の具体的な情報を識別する一意識別子を指定します
- 入金後、これまでの未入金分の消し込み処理ができるよう、請求ヘッダエンティティに「請求消込金額」という属性を追加しました
これは、入金後の売掛金消し込み処理時にセットされる値です
この属性は、売掛金の残管理に使用されます
同様に、入金エンティティの「消込金額」も、売掛金消し込み処理時にセットされます
「入金金額－消込金額」の値が、未振替残として管理されることになります
未振替残金額がプラスの場合は、顧客の入金金額が多すぎるわけで、次回請求時、請求金額から未振替残分を差し引いて請求することになります - 上記2.の末振替残金額がマイナスの場合、「売掛」の「前月末繰越売掛残高」がプラスになり、当月分の請求金額に加算されて請求されることになります
逆に未振替残金額がプラスの場合、「売掛」の「前月末繰越売掛残高」がマイナスになり、当月分の請求金額から差引かれて請求されることになります
