6.4 【設問】請求～入金、請求～支払
例題22 支払を管理するエンティティを検討する
支払は、自社の支払条件に基づいて、締処理を行い、請求書と照合します。

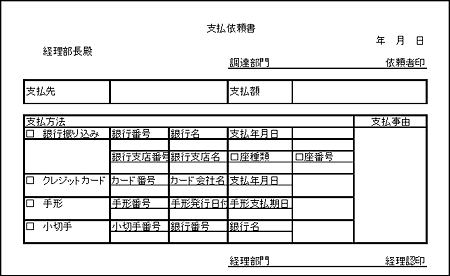

その結果をもとに、調達部門から経理部門に支払を依頼しますが、支払処理を行う際に使用されている支払伝票は以下のとおりです。
その結果をもとに、調達部門から経理部門に支払を依頼しますが、支払処理を行う際に使用されている支払伝票は以下のとおりです。
問題
支払を管理するのに必要な情報と、支払方法別に必要な情報をモデリングしてください。

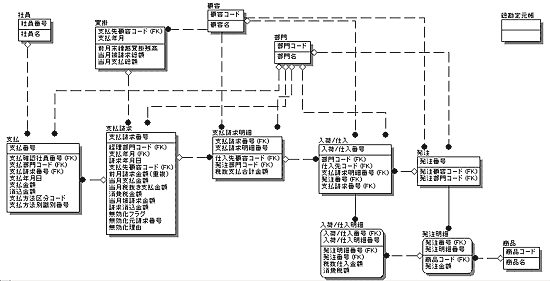

解答
| 支払 | |||
| * | 支払番号 | ||
| 支払年月日 | |||
| 支払部門コード | （FK1） | ||
| 支払確認社員番号 | （FK2） | ||
| 支払金額 | |||
| 消込金額 | 1. | ||
| 支払請求番号 | （FK3） | ||
| 支払方法区分コード | （FK4） | ||
| 支払方法別識別番号 | （FK4） | ||
| 支払請求 | |||
| * | 支払請求番号 | ||
| 請求年月日 | |||
| 支払先顧客コード | （FK1） | ||
| 前月請求全額 | （重複） | ||
| 当月支払金額 | （重複） | ||
| 当月税抜支払金額 | （導出） | ||
| 消費税金額 | （導出） | ||
| 当月被請求金額 | （導出） | ||
| 経理部門コード | （FK2） | ||
| 請求消込金額 | （重複） | 1. | |
| 無効化フラグ | |||
| 無効化元支払請求番号 | |||
| 無効化理由 | |||
| 支払請求明細 | |||
| * | 支払請求番号 | （FK1） | |
| * | 支払請求明細番号 | （FK2） | |
| 税抜支払合計全額 | （導出） | ||
| 仕入先顧客コード | （FK3） | ||
| 発注部門コード | （FK4） | ||
| 買掛 | |||
| * | 支払先顧客コード | （FK1） | |
| * | 支払年月 | ||
| 前月末繰越買掛残高 | （導出） | 2. | |
| 当月被請求総額 | （重複） | ||
| 当月支払総額 | （重複） | ||
解説
（注：番号は解答中の番号と対応します。番号が記載されていない解説は、全体に当てはまります）
支払完了後、支払エンティティに、支払情報を入力します
- 支払処理完了後、これまでの未入金分の消し込み処理ができるよう、支払請求エンティティに「請求消込金額」という属性を追加しました
これは、支払後の買掛金消し込み処理時にセットされる値です
この属性は、買掛金の残管理に使用されます
同様に、支払エンティティの「消込金額」も、買掛金消し込み処理時にセットされます
「支払金額－消込金額」の値が、未振替残として管理されることになります 未振替残金額がプラスの場合は、支払金額が多すぎるわけで、次回支払い時、未振替残分を差し引いて請求されることになります - 上記1.の末振替残金額がマイナスの場合、「買掛」の「前月末繰越買掛残高」がプラスになり、当月分の請求金額に加算されて請求されることになります
逆に未振替残全額がプラスの場合、「買掛」の「前月末繰越買掛残高」がマイナスになり、当月分の請求金額から差引かれて請求されることになります
