6.5 【設問】売上分析
例題26 部門別売上分析に対応できるようにする
部門間の売上比較を行ったり、本部単位の分析や課単位の分析など、指定した部門の階層ごとに分析処理を行えるようにしたいというリクエストがあります。
問題
売上分析を行うに当たり、現在行われている比較の観点以外にも、将来的に比較分野が増えた場合に対応できるよう、拡張性をもたせたモデルを作成してください。
解答

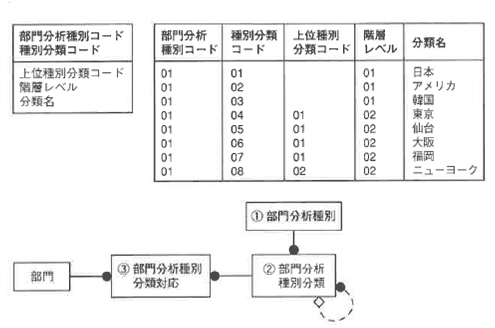

1.部門分析種別
2.部門分析種別分類
3.部門分析種別分類対応

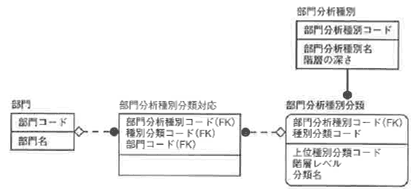

部門分析用のエンティティ
部門分析種別 | |||
* | 部門分析種別コード | ||
部門分析種別名 | |||
階層の深さ | |||
部門分析種別分類 | |||
* | 分析種別コード | (FK1) | |
* | 種別分類コード | ||
上位種別分業頁コード | (FK2) | ||
階層レベル | |||
分類名 | |||
部門分析種別分類対応エンティティ | |||
* | 部門コード | (FK1) | |
* | 分析種別コード | (FK2) | |
* | 種別分類コード | (FK3) |
解説トレーナー
